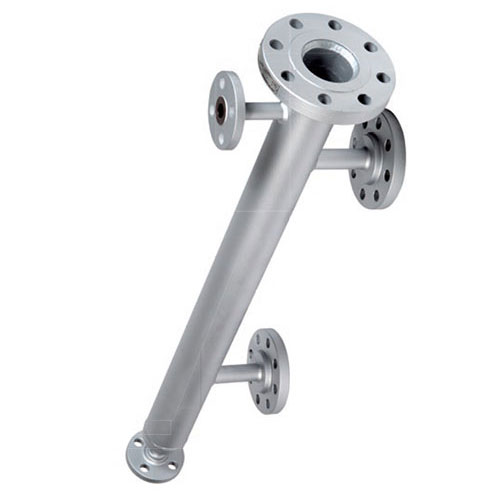

Serie CHA

Caratteristiche Tecniche

• Corpo in acciaio al carbonio o acciaio Inox (altri materiali su richiesta)
• Realizzazione con saldature di tipo tasca a saldare (SW) od a piena penetrazione (WN)
• Attacchi al processo fl angiati (ANSI / UNI / DIN), fi lettati (NPT / GAS) ed a saldare (SW / BW)
• Montaggio laterale esterno, con orientamento Lato-Lato o Lato-Fondo
• Progettazione secondo la normativa per tubazioni ASME VIII Div. 1
• Rating corpo da ANSI 150# ad ANSI 2500#
• Diametri corpo std.: 2” (DN50) ; 3” (DN80) ; 4” (DN 100)
• Connessioni al processo std.: 1” (DN25) ; 1.1/2” (DN40); 2” (DN50)
• Costruzione in accordo con Direttiva PED 97/23/CE
• Progettazione personalizzata su richiesta
